Пуштање у рад је завршено у Схандонг Хонгзхитаи Нев Енерги Тецхнологи, Ксинтаи

1. Пуштање у рад завршено

Инсталација расклопног уређаја у Схандонг Хонгзхитаи Нев Енерги Тецхнологи Цо., Лтд. у Ксинтаију, Шандонг, завршена је пуштање у рад.

Пуштање у рад је фаза у којој опрема престаје да буде инсталација и почиње да буде радни систем. Свако коло се прати до његовог цртежа, сваки заштитни уређај је постављен и доказан, а свака блокада, сигнал и индикација су потврђени да говоре истину о опреми која стоји иза њега.

Тек када се све то уради, соба на овим фотографијама постаје трафостаница, а не ред ормара.

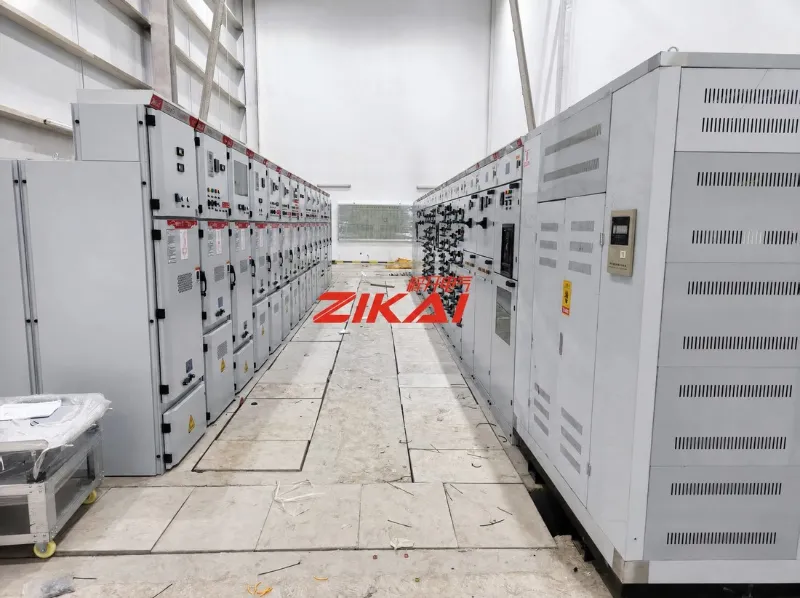

Слика 01  Средњонапонска расклопна соба на локацији Ксинтаи, са панелима КИН28А-12 постављеним у два реда окренутим један према другом преко оперативног пролаза.

2. Шта је инсталирано: КИН28А-12 Металом обложена разводна опрема

Главна опрема је КИН28А-12 металом обложена извлачива расклопна опрема: унутрашња, трофазна, 50 Хз, изграђена за једноструке и једноструке сабирничке системе од 3,6 кВ до 12 кВ.

Његова функција је да прима и дистрибуира електричну енергију и да контролише, штити и надгледа кола која су на њу повезана — што га чини тачком у којој се улазно напајање, одлазни фидери, мерење и заштита састају у једној просторији.

Распоред је читљив на фронтовима панела. На челу серије налази се улазна изолациона плоча за прву секцију сабирница и улазна плоча за другу, затим панели прекидача са 630 А означеним на предњој страни.

Сваки панел је идентификован бројем — Г01, Г02 и даље — поред КР кодиране идентификације, једнолинијских дијаграма и безбедносних упозорења.

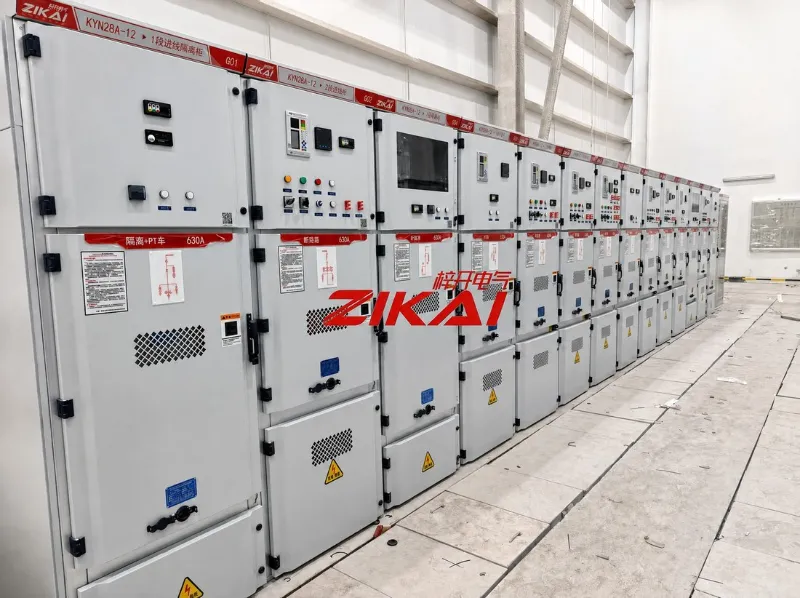

Слика 02  Панели КИН28А-12. Нумерисање панела, називи кола, вредности 630 А, једнолинијски дијаграми и КР кодирана идентификација на предњим странама.

3. Екран ДЦ батерије

Поред разводног уређаја налази се екран једносмерне батерије. То је извор у стању приправности који одржава заштиту, контролу и индикацију активним када главно напајање није ту — управо у тренутку када су та кола најважнија.

Екран комбинује део за пуњење и дистрибуцију са самом батеријом, тако да се цео ДЦ систем може прегледати на једном месту. На фотографијама низ батерија и предњи панел са инструментима налазе се у истом кућишту.

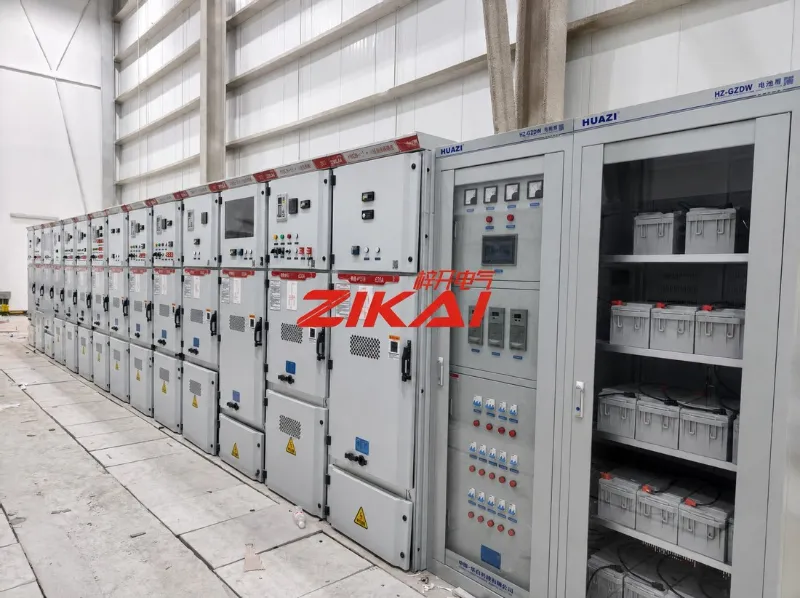

Слика 03  Екран ДЦ батерије, са предњом плочом са инструментима и батеријом смештеним у истом кућишту.

4. Шта значи „пуштање у рад завршено“.

Потписивање пуштања у рад је листа ствари које су урађене. Наш гласи овако:

• Свако коло уцртано и потврђено према цртежима, панел по панел

• Подешавања заштите су примењена како је дизајнирано и доказано да функционише

• Камиони на повлачење су проверени да ли су поравнати и заменљиви током вожње

• Проверене блокаде и сигурносне капке, тако да ниједном плочом не може да се управља ван редоследа

• Сигнали индикације, мерења и аларма потврђени у односу на услове на лицу места

• Изолациони и диелектрични тестови су прошли пре укључивања

• Означавање, дијаграми и физички сајт усаглашени

Ништа од тога није видљиво на фотографији. Све то одлучује да ли ће се соба понашати онако како цртеж каже.

5. Сите Рецорд

Два погледа на исту линију: пуна дужина линије разводног уређаја и радни пролаз између редова. Подне ознаке, простор за приступ и положај сваког панела у односу на његов број су део онога што се проверава у овој фази.

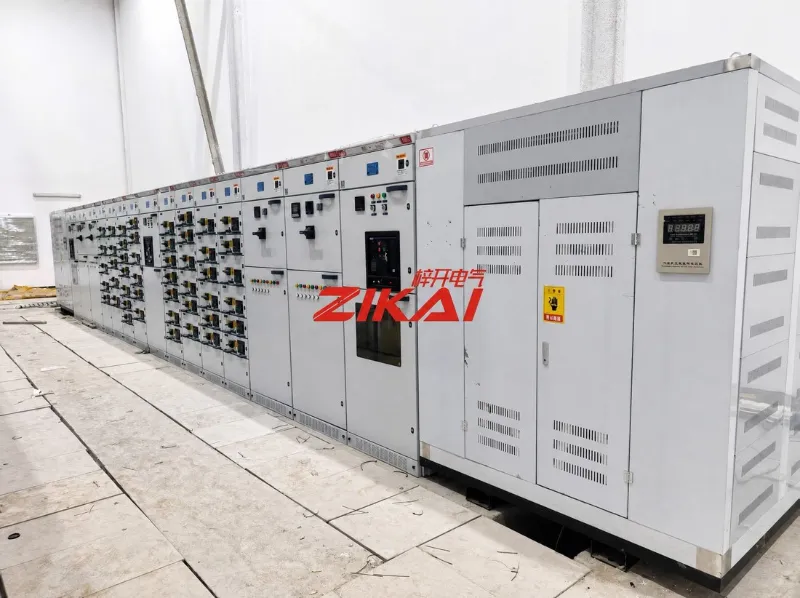

Слика 04  Линија разводног уређаја гледана дуж њене дужине, са предњим странама панела, заштитним уређајима и инструмент таблама у низу.

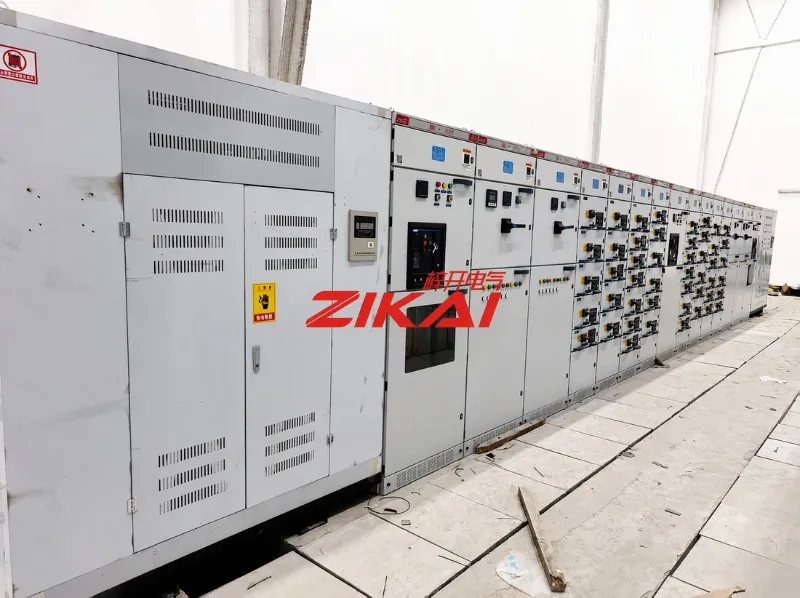

Слика 05  Оперативни пролаз. Предње стране панела, оцене и безбедносна упозорења, са слободним приступом током вожње.

6. О Зикаи Елецтриц-у

Схангхаи Зикаи Елецтриц Цо., Лтд. (ЗИКАИ) производи, обнавља и сервисира комплетне пакете енергетске опреме: расклопне уређаје средњег напона, нисконапонске дистрибутивне склопове, кутијасте подстанице, вакумске прекидаче монтиране на стубове и спољашње, уређаје за компензацију кондензатора и припадајућу опрему за дистрибуцију.

Пројекти се испоручују од набавке опреме до монтаже и пуштања у рад.
