Анализа разлика између пренапонских заштитника и громобранских одводника у принципима рада и примене

У електроенергетским системима и различитој електричној опреми, пренапон и удар грома су две од најчешћих и најразорнијих безбедносних опасности. За ублажавање ових ризика, заштитници од пренапона (СПД) иодводници громасе обично инсталирају у инжењерским апликацијама.

Иако су оба уређаја за електричну заштиту, они имају значајне разлике у својим заштићеним објектима, принципима рада и сценаријима примене и не могу се једноставно заменити или заменити једни другима.

И. Заштитник од пренапона: „Прва линија одбране“ од пренапона унутрашњег система

Заштитници од пренапона, такође познати као уређаји за заштиту од пренапона (СПД), првенствено се користе за заштиту од пренапона који се ствара у систему напајања, као што су:

Радни пренапон (укључивање, искључивање, нагле промене оптерећења)

Индуковани пренапон

Пренапони изазвани муњом (недиректни удари грома)

Принцип рада

Када је напон система унутар нормалног опсега, заштитник од пренапона је у стању високе импедансе и готово да нема утицаја на рад система;

Једном када линијски напон тренутно премаши своју дозвољену вредност, нелинеарне компоненте унутар заштитника брзо проводе, преусмеравају, стежу или апсорбују вишак енергије, чиме се напон на крају опреме ограничава на безбедан опсег.

Уобичајене функционалне компоненте укључују:

Варистор од металног оксида (МОВ)

Цев за пражњење гаса (ГДТ)

Силицијум контролисан исправљач (СЦР)

Типичне локације за инсталацију

Крај улазног вода разводног ормана

Систем сабирница

Предњи крај прецизне опреме (ПЛЦ, инструменти, комуникациона опрема, итд.)

Његова основна функција је: смањење амплитуде пренапона и заштита изолације опреме и унутрашњих електронских компоненти.

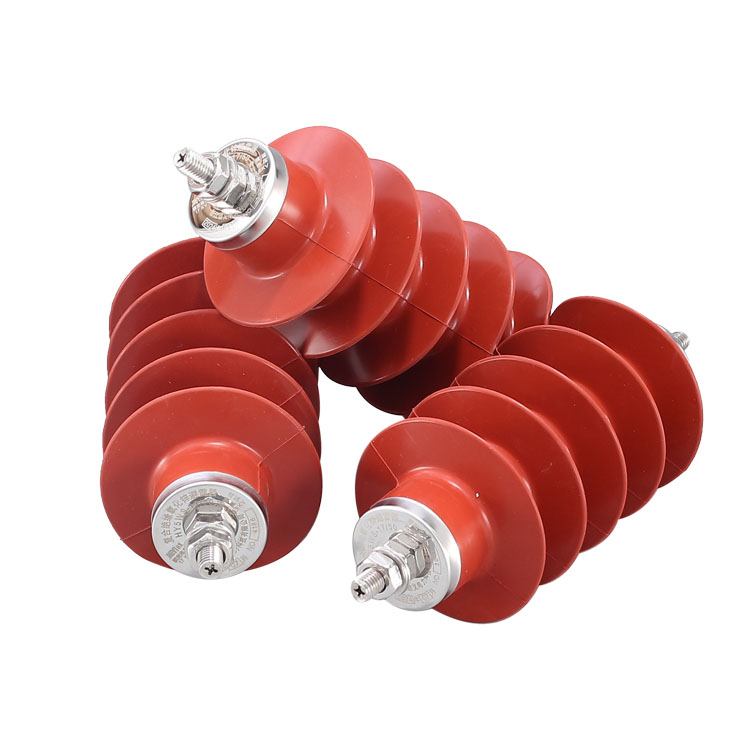

ИИ. Одводник грома: пружање „пута за енергију муње“

Одводници грома се првенствено користе за заштиту од директних удара грома и јаких удара грома. Фокус није на "ограничавању напона", већ на брзом пражњењу струје грома.

Принцип рада

Када гром удари у далековод или зграду, одводник грома може да формира канал ниске импедансе за веома кратко време, директно преусмеравајући огромну енергију грома на земљу, спречавајући да струја грома прође кроз тело опреме или конструкцију зграде, чиме се смањује:

Квар опреме

Оштећење изолације

Опасност од струјног удара за особље

Без удара грома или нормалних услова рада, громобран у основи не учествује у раду система.

 Уобичајени типови

Одводници грома типа пин

Метални оксидни одводники пренапона (тип без отвора)

Типични сценарији примене

Преносни и дистрибутивни водови

Подстанице

Изградња система громобранске заштите

Вањски електрични објекти

Одводници грома наглашавају заштиту од директних удара грома и расипања енергије, а не прецизну контролу напона.

Поређење штитника од пренапона и одводника грома

ИВ. Приступ исправног избора у инжењерској пракси

У практичном инжењерству, штитници од пренапона и одводници грома се често користе у комбинацији, а не као или/или избор:

Одводници грома: Одговоран за "блокирање и преусмеравање муње"

Штитници од пренапона: Одговорни за „смањивање заосталих пренапона и заштиту осетљиве опреме“

Само формирањем степенованог система заштите може се заиста побољшати сигурност и стабилност електричног система под двоструким ризицима од удара грома и пренапона система.
