Вођен глобалном енергетском транзицијом и великим надоградњама мреже,Вакуумски прекидач(ВЦБ) — један од најчешће коришћених заштитних уређаја у електроенергетским системима — пролази кроз систематску трансформацију. Ова еволуција помера ВЦБ са доминантне позиције у средњем напону ка високонапонским апликацијама, и од једноставне функције пребацивања ка интелигентним чворовима мреже. Индустрија широко признаје да су ВЦБ-ови ушли у другу криву раста коју карактеришу еколошки прихватљиве алтернативе, дигитална интеграција и екстремна прилагодљивост околини.

И. Тржишни и технолошки покретачи: ВЦБ улази у нови циклус итерације

Основна предност вакуумских прекидача лежи у прекидном медијуму — самом вакууму — који нуди нулту емисију угљеника, снажну способност прекидања, дуг електрични век и рад без одржавања. У средњем напонском опсегу (12кВ–40,5кВ), ВЦБ су дуго били доминантно решење. Међутим, на вишим нивоима напона (72,5 кВ и више), СФ₆ прекидачи су задржали своју водећу позицију због својих одличних изолационих перформанси. Пошто СФ₆ има изузетно висок потенцијал глобалног загревања (отприлике 23.900 пута већи од ЦО₂), његова употреба се суочава са све строжим међународним прописима и ограничењима угљеника.

Ова позадина пружа јасан технички подстицај за проширење технологије вакуумских прекидача на апликације за пренос високог напона. Тренутни главни правци техничког развоја укључују: повећање способности отпорног напона вакуумских прекидача са једним прекидом, примену технологије серије са више прекида на 126 кВ и више, и хибридна решења која комбинују еколошки прихватљиву гасну изолацију са вакуумским прекидом.

Поређење утицаја на животну средину различитих медија за прекид

ИИ. Високонапонска вакуумска технологија: од "тренда" до "инжењерске валидације"

Примена вакуумских прекидача на нивое преносног напона захтева превазилажење неколико кључних техничких изазова.

Прво, способност изолације вакуумских прекидача. Како се нивои напона повећавају, карактеристике вакуумског зазора пре удара, стање контактне површине и униформност електричног поља имају значајно појачан утицај на перформансе изолације. Уобичајени технички приступи укључују оптимизацију контактних структура (као што су контакти аксијалног магнетног поља), побољшање нивоа вакуума прекидача и коришћење композитних изолационих структура.

Друго, брзи одзив радног механизма. Високонапонски вакуумски прекидачи обично захтевају краће укупно време прекида, постављајући веће захтеве за механичке карактеристике радног механизма. Механизми са опругама, трајни магнетни актуатори и механизми електромагнетног одбијања имају своје предности и недостатке у смислу брзог отварања, почетне брзине отварања и контроле дисперзије.

Треће, дељење напона у серијским везама са више прекида. На нивоима напона од 126 кВ и више, техничке потешкоће и трошкови вакуумских прекидача са једним прекидом се значајно повећавају, чинећи серијско повезивање са више прекида практичном опцијом за инжењеринг. Међутим, серијске везе са више прекида се суочавају са изазовима са статичким и динамичким дисбалансима дистрибуције напона, што захтева решења као што су кондензатори за степеновање или технологија синхроне контроле.

Према јавно доступним индустријским информацијама, неколико домаћих и међународних произвођача расклопних уређаја и истраживачких институција завршило је развој прототипа на нивоу од 126 кВ и ушло је у фазу инжињерске валидације. Овај напредак се у индустрији сматра значајним кораком ка проширењу технологије вакуумске комутације на високонапонске апликације.

Техничке карактеристике вакуумских прекидача по напонском нивоу

ИИИ. Паметна интеграција: ВЦБ еволуира од „преклопног елемента“ у „чвор перцепције“

У оквиру аутоматизације дистрибуције и интелигентних система рада/одржавања, вакуумски прекидачи добијају нову улогу. Традиционални ВЦБ се фокусирају на изолацију кварова и заштиту линије. Нова генерација примарно-секундарних интегрисаних ВЦБ-а дубоко интегрише сензоре струје/напона, прикупљање енергије, праћење стања, комуникацију и функције контроле заштите.

Конкретно, индустријски технички консензус укључује: компактан интегрисани дизајн трансформатора електронских инструмената са вакуумским прекидачем; способност контролера да брзо идентификује и отклони грешке кратког споја (обично у року од неколико циклуса); подршка за брзо аутоматско поновно затварање; и могућности снимања кварова и даљинске комуникације.

Штавише, са све већом потражњом за интеграцијом мреже обновљивих извора енергије, потреба за ВЦБ-овима да прекидају компоненте високе једносмерне струје такође расте. Струје кратког споја на страни соларног система, ветра и система за складиштење енергије често садрже значајан удео компоненти једносмерне струје, што представља техничке изазове изнад оних у традиционалним системима наизменичне струје.

Функционални модули примарно-секундарних интегрисаних паметних ВЦБ-а

Поређење различитих нивоа паметне интеграције

ИВ. Екстремна прилагодљивост околини: Висока заштита од уласка постаје кључна за производе на отвореном

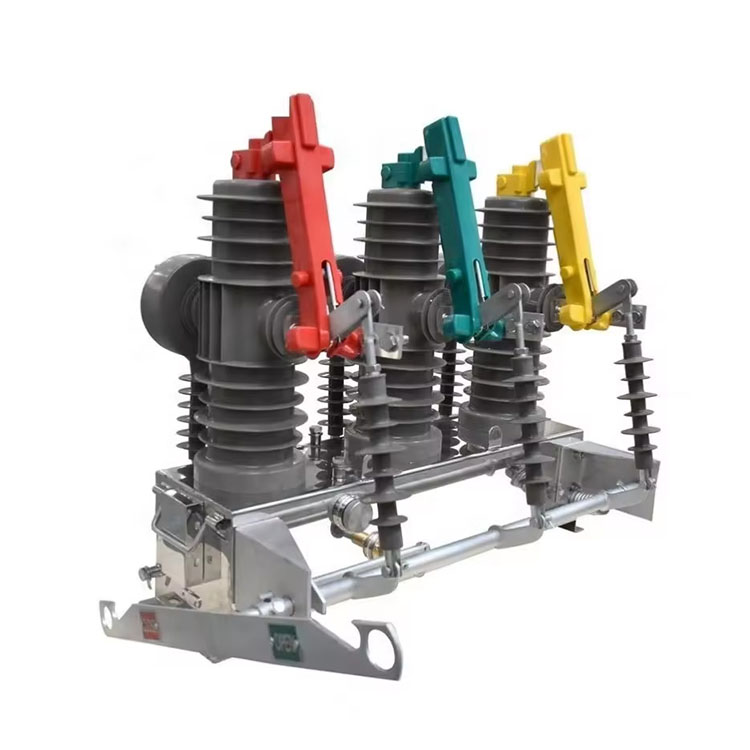

Вакумски прекидачи постављени на стубове на отвореном раде у сложеним и променљивим окружењима. Влага, кондензација, слана магла, екстремне температуре и прашина су чести узроци квара опреме. Међу њима, деградација изолације и корозија механизама узрокована кондензацијом су најистакнутија питања.

Решавајући ову болну тачку, повећање укупне оцене заштите од уласка (ИП) постало је главни технички правац надоградње за спољне ВЦБ последњих година. Водеће праксе у индустрији подигле су степен заштите са традиционалног ИП54 на ИП67 или чак ИП68. ИП67 значи да опрема може да издржи привремено урањање у воду без оштећења, док ИП68 означава способност да ради док је непрекидно потопљена под одређеним условима.

Кључне технологије за постизање високих ИП оцена укључују: дизајн интерфејса заптивке између прекидача и кућишта механизма, третман радног механизма отпорног на корозију и оптимизацију заптивних структура између изолатора чаура и кућишта.

Поређење спољних ВЦБ-а према степену заштите од уласка
